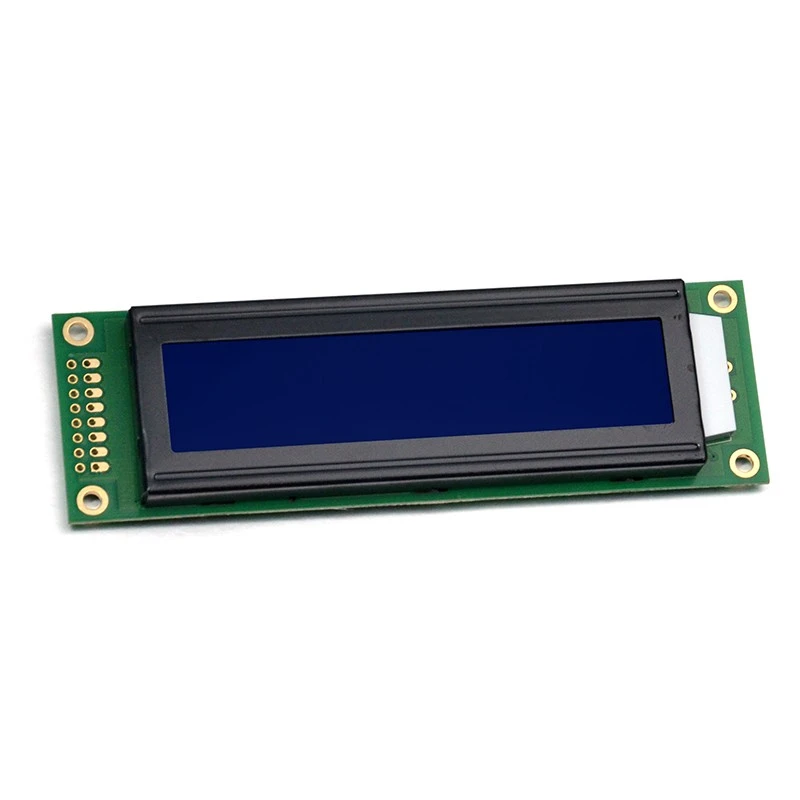

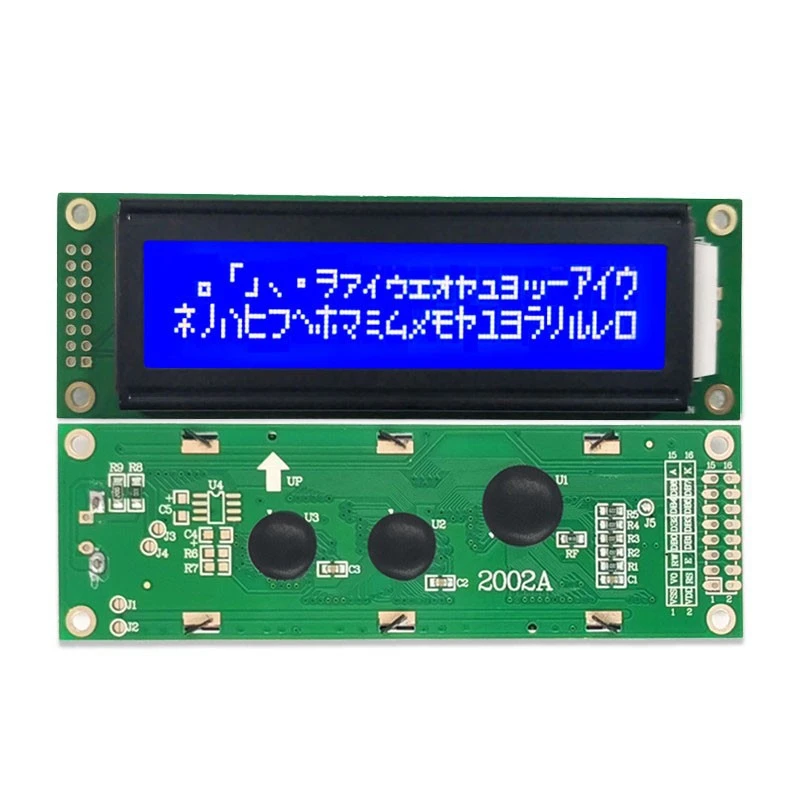

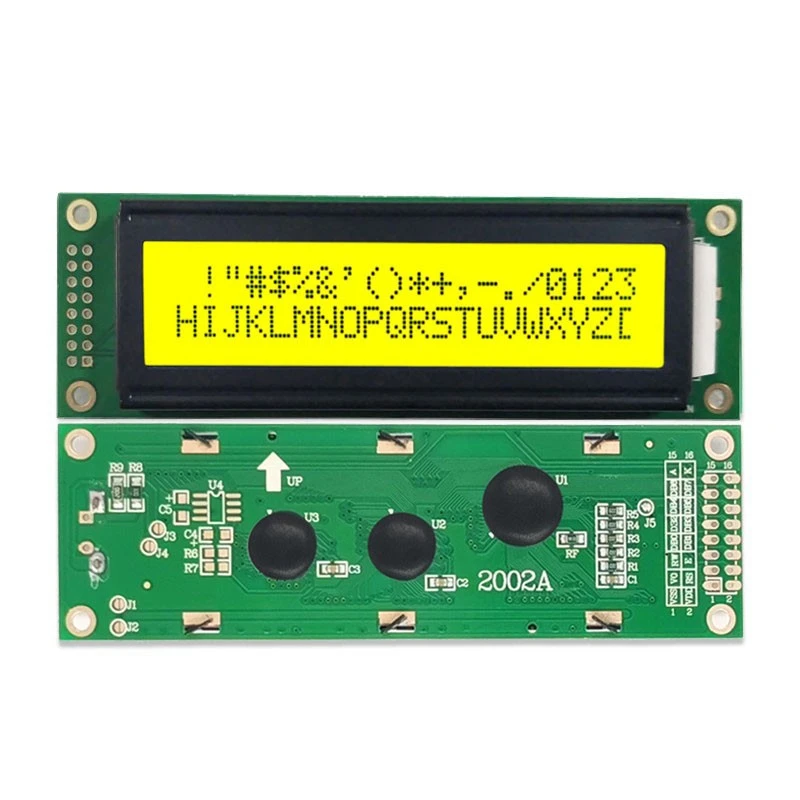

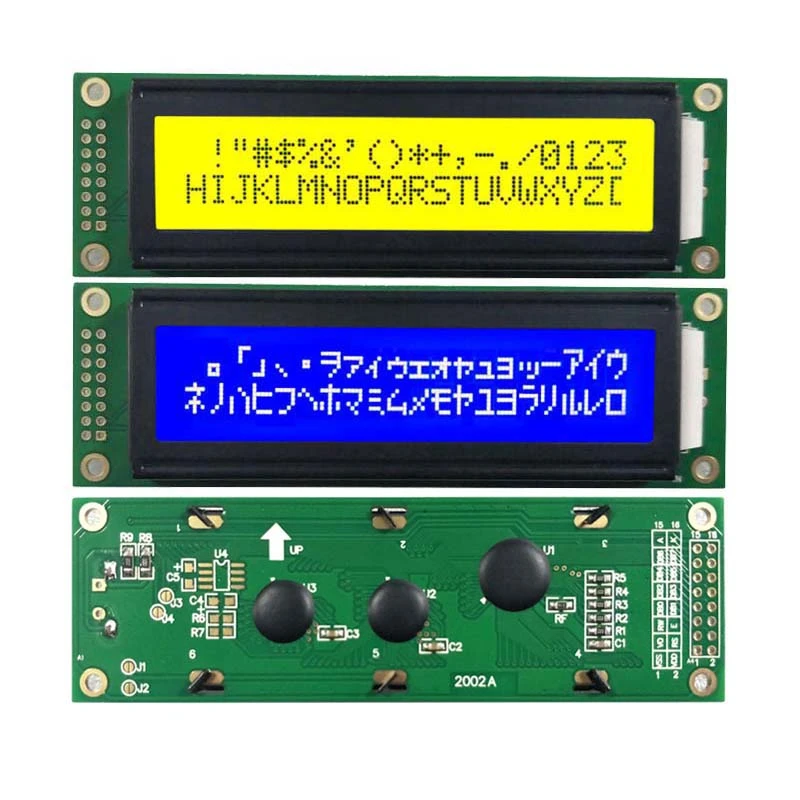

Mô-đun LCD hiển thị LCD 20x2 là mô-đun hiển thị tinh thể lỏng phổ biến, thường được sử dụng làm thiết bị hiển thị trong các sản phẩm điện tử.
1.Giới thiệu sản phẩm
"2002" trong tên của nó đề cập đến độ phân giải pixel gồm 20 cột × 2 hàng. 2002A LCM thường được sử dụng trong các sản phẩm điện tử tiêu dùng và hệ thống nhúng khác nhau, như máy đo huyết áp điện tử, nhiệt kế, đồng hồ điện tử, v.v., và phổ biến vì tính đơn giản, độ tin cậy và chi phí vừa phải.
2.Tính năng sản phẩm
Dễ dàng kiểm soát:thường được điều khiển thông qua một giao diện nối tiếp hoặc song song đơn giản.
2 hàng và 20 cột ký tự, ngắn gọn, rõ ràng; 20 cột ký tự trên mỗi hàng, có khả năng hiển thị văn bản và biểu tượng đơn giản.
Sử dụng công nghệ LCD, hiệu ứng hiển thị rõ ràng; dễ đọc
Tiêu thụ điện năng thấp, tuổi thọ cao; tiêu thụ điện năng thấp, tiết kiệm năng lượng và bảo vệ môi trường; tính ổn định cao;
Kích thước nhỏ gọn, thích hợp sử dụng ở không gian hạn chế.
Kích thước vừa phải, phù hợp với nhiều loại thiết bị. Nội dung hiển thị hạn chế
Không phù hợp với đồ họa phức tạp hoặc hiển thị hoạt hình.
Độ tương phản và góc nhìn hạn chế.
MÀN HÌNH LCD 2002 thường được kết nối với bảng điều khiển chính thông qua bộ điều khiển để nhận dữ liệu hiển thị. Người dùng có thể kiểm soát nội dung và phong cách hiển thị thông qua lập trình để đáp ứng các nhu cầu khác nhau.
Kết nối điện:kết nối tín hiệu nguồn và điều khiển.
Giao diện điều khiển:chọn giao diện nối tiếp hoặc song song nếu cần và gửi nội dung hiển thị thông qua tín hiệu điều khiển.
Kiểm soát phần mềm:viết các chương trình điều khiển thông qua bộ vi điều khiển hoặc máy vi tính đơn chip để quản lý nội dung hiển thị và cập nhật.
4.Ứng dụng sản phẩm
Dụng cụ điện tử:như máy đo huyết áp điện tử, nhiệt kế, v.v.
Điện tử tiêu dùng:như đồng hồ điện tử, đồng hồ hẹn giờ…
Kiểm soát công nghiệp:như một thiết bị hiển thị bảng điều khiển.
Hệ thống nhúng:được sử dụng trong các bảng điều khiển công nghiệp nhúng khác nhau; máy bán hàng tự động; bảng điều khiển nhà thông minh; thiết bị y tế, vv
Tránh môi trường nhiệt độ cao kéo dài;
Ngăn chặn độ ẩm và áp suất;
Tránh rung động mạnh;
Kết nối chính xác cáp nguồn và cáp dữ liệu.
6. Thông số sản phẩm (thông số kỹ thuật)
|

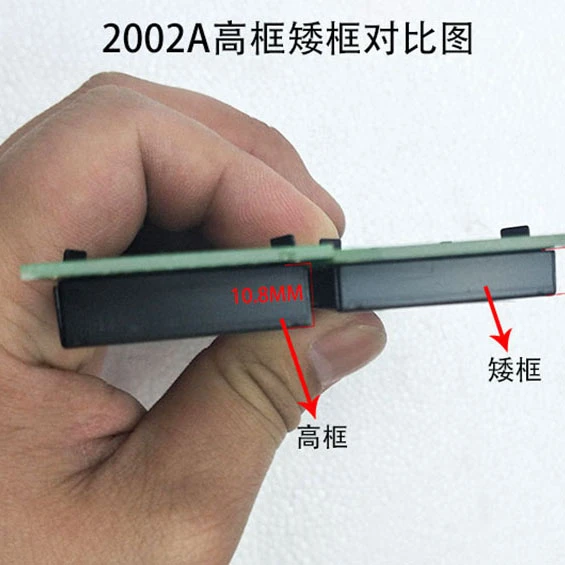

Kích thước mô-đun: 116X36X 13,4/10,9) mm |
Diện tích xem màn hình: 83X18,4mm |
|
Loại LCD:STN/TÍCH CỰC/TRANSFLECTIVE |
Góc nhìn: 6 giờ |
|
IC điều khiển:SPLC780D HOẶC Tương đương |
Loại trình điều khiển đèn nền:Nguồn/3.3V/5.0VHITE |
|
Mạch DC sang DC: Tích hợp |
Trọng lượng:TBD |
|
GHIM |
BIỂU TƯỢNG |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Võ |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
ĐB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
